Центровочное устройство ИЦС2М
Наша фирма разработала и изготавливает для выверки соосности валов простую, надежную и недорогую индикаторную центровочную систему ИЦС - 2М с возможностью центровки оборудования при разности диаметров полумуфт до 300 мм и технологией установки подвижного механизма в горизонтальной плоскости с помощью штатных индикаторов. Срок окупаемости ИЦС-2М одна-две недели.

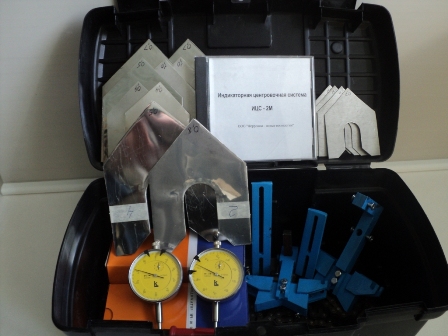

Система включает в себя:
- центровочное устройство с двумя индикаторами, устанавливаемое на полумуфты;
- диаметральные переходники (при неравенстве диаметров полумуфт);
- программное обеспечение для ввода показаний индикаторов, позволяющее получить сразу все размеры смещений, изломов, подкладок и перемещений лап подвижного механизма;
- при отсутствии ноутбука, при выборе заказчика, вместо программы, прилагается схема и методика расчетов смещений, изломов, подкладок и перемещений лап подвижного механизма при помощи калькулятора или, даже, вручную. (Совместная поставка программного обеспечения и методики расчетов за дополнительную плату 10% от стоимости ИЦС-2М).
Система включает в себя:
- центровочное устройство с двумя индикаторами, устанавливаемое на полумуфты;
- диаметральные переходники (при неравенстве диаметров полумуфт);
- программное обеспечение для ввода показаний индикаторов, позволяющее получить сразу все размеры смещений, изломов, подкладок и перемещений лап подвижного механизма;
- при отсутствии ноутбука, при выборе заказчика, вместо программы, прилагается схема и методика расчетов смещений, изломов, подкладок и перемещений лап подвижного механизма при помощи калькулятора или, даже, вручную. (Совместная поставка программного обеспечения и методики расчетов за дополнительную плату 10% от стоимости ИЦС-2М).
Более 50% машин, работающих в промышленности, имеют ту или иную несоосность валов, что приводит к повышенным нагрузкам на муфты и подшипники, имеет место повышенная вибрация, снижается ресурс узлов и машины в целом.
ИЦС - 2М крепится на полумуфты с ослабленными болтами. В программу вводятся показания индикаторов в трех положениях (на 9 часов, на 12 часов, на 3 часа), линейные размеры положения индикаторов относительно привода и получают результаты.
Для регулировки по вертикали под лапы подвижного механизма подкладываются (или убираются) центровочные пластины.
Для регулировки по горизонтали пользуемся технологией штатных индикаторов, и система отцентрована.
Агрегат, отцентрованный в пределах заданных допусков, дает большую экономию времени и денег. Благодаря точной центровке агрегатов сокращается опасность возникновение неисправностей, поломок, аварийных ситуаций.
Центровочное устройство должно быть в каждом цехе, каждом крупном подразделении.
Применение индикаторной центровочной системы ИЦС - 2М избавит вас от следующих проблем:
- повышенная вибрация;
- повышенное энергопотребление;
- износ муфт;
- повреждение подшипников;
- снижение герметичности уплотнений;
- поломки валов;
- потери продукции.
Приобретение ИЦС-2М окупится тем, что соосность всех ваши приводов будет находится в пределах допуска и ваше оборудование будет работает значительно более надежно и устойчиво, чем прежде.
Для регулировки по вертикали под лапы подвижного механизма подкладываются (или убираются) центровочные пластины.
Для регулировки по горизонтали пользуемся технологией штатных индикаторов, и система отцентрована.
Агрегат, отцентрованный в пределах заданных допусков, дает большую экономию времени и денег. Благодаря точной центровке агрегатов сокращается опасность возникновение неисправностей, поломок, аварийных ситуаций.
Центровочное устройство должно быть в каждом цехе, каждом крупном подразделении.
Применение индикаторной центровочной системы ИЦС - 2М избавит вас от следующих проблем:
- повышенная вибрация;
- повышенное энергопотребление;
- износ муфт;
- повреждение подшипников;
- снижение герметичности уплотнений;
- поломки валов;
- потери продукции.
Приобретение ИЦС-2М окупится тем, что соосность всех ваши приводов будет находится в пределах допуска и ваше оборудование будет работает значительно более надежно и устойчиво, чем прежде.

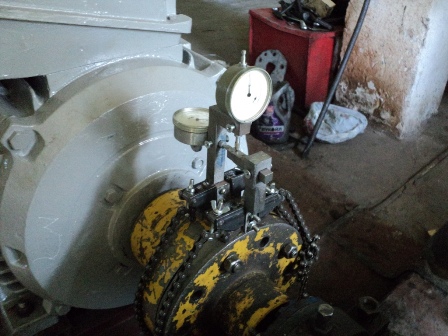

Положение индикаторов на 12 часов

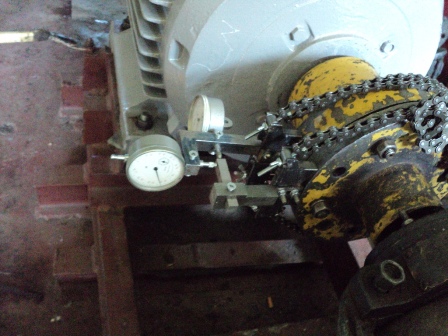

Положение индикаторов на 3 часа

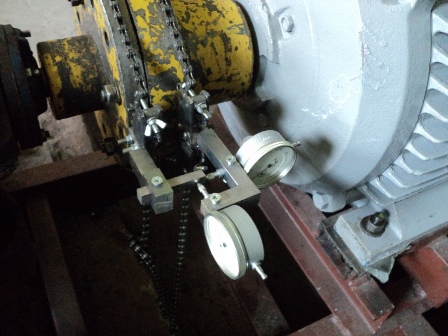

Положение индикаторов на 9 часов

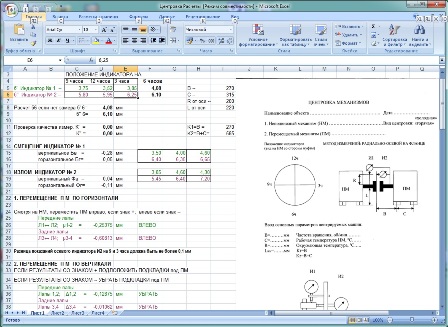

Экран программы расчета смещений, изломов, подкладок и перемещений лап подвижного механизма
Цена ИЦС-2М - 28960 руб.
