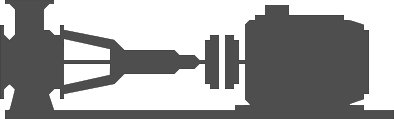

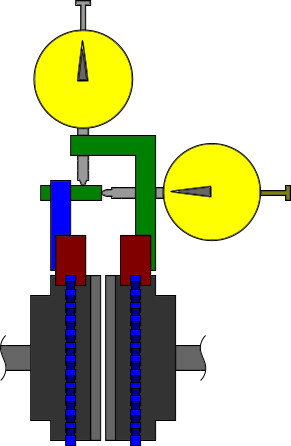

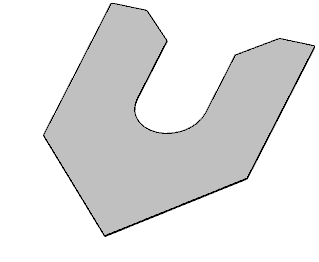

Для решения проблемы несоосности валов приводов наша фирма помимо индикаторной центровочной системы - ИЦС - 2М с радиально-торцевой схемой измерений производит нержавеющие центровочные пластины, для подкладки под лапы центрируемых механизмов и необходимых не только для службы технической диагностики, но и ремонтным бригадам слесарей и электриков, центрирующим привода после любого вида ремонта.
Используя нержавеющие центровочные пластины, вы сокращаете время центровки и надежно сохраняете полученный результат! Нельзя использовать кустарные медные или стальные подкладки, ржавеющие и не имеющие достаточной прочности.
Мы предлагаем нержавеющие подкладки 11-ти типоразмеров под российские основные метрические резьбы анкеров (фундаментных болтов): М8, М12, М16, М20, М24, М30, М36, М42, М48, М56, М64 четырех комплектаций по количеству толщин в комплекте. Чем больше оборотов двигателя, тем более жесткие требования предъявляются к центровке и тем больше толщин центровочных пластин должно быть в комплекте. Выпускаются следующие комплекты центровочных пластин:
Центровочные пластины нержавеющие Ферроком (Россия)
СТАНДАРТ - 90 шт. в наборе
| Толщина, мм |
0,05 |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,7 |
0,8 |
1,0 |
| Количество, шт |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
МАСТЕР - 110 шт. в наборе
| Толщина, мм |
0,05 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,4 |
0,5 |
0,7 |
0,8 |
1,0 |
| Количество, шт |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
ПРОФИ - 140 шт. в наборе
| Толщина, мм |
0,03 |
0,05 |
0,08 |
0,1 |
0,15 |
0,18 |
0,2 |
0,25 |
0,3 |
0,4 |
0,5 |
0,7 |
0,8 |
1,0 |
| Количество, шт |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
СУПЕР - 170 шт. в наборе
| Толщина, мм |
0,02 |
0,03 |
0,05 |
0,07 |
0,08 |
0,1 |
0,12 |
0,15 |
0,18 |
0,2 |
0,25 |
0,3 |
0,4 |
0,5 |
0,7 |
0,8 |
1,0 |
| Количество, шт |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
10 |

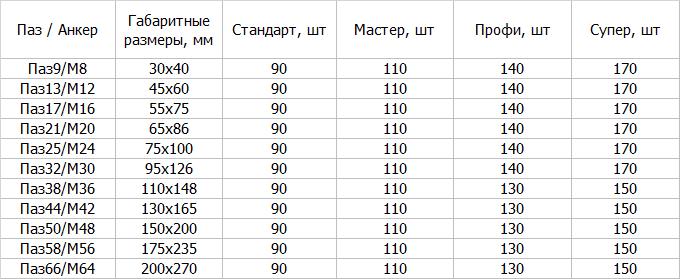

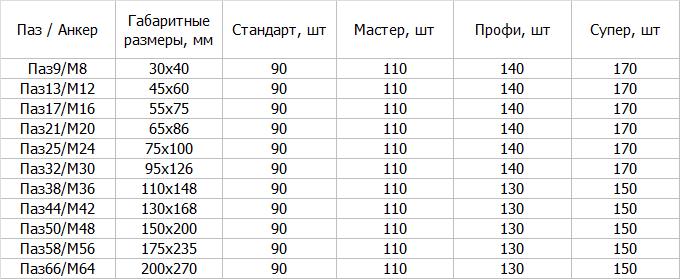

Комплекты пластин
В комплектации ПРОФИ и СУПЕР с типоразмера Паз38 и больше пластины толщиной 0,02 мм и 0,03 мм не изготавливаются
Условия поставки: при сумме < 300 000 руб. 100% предоплата, НДС не предусмотрен! Способы доставки: Почта России, ЕМS, транспортные компании по согласованию. Стоимость доставки рассчитывается отдельно, и не входит в стоимость оборудования.
Всегда в наличии на складе комплекты всех типоразмеров.
Цены на комплекты пластин, руб:
Каждый комплект поставляется в ЗИП папке или сумке, в которых каждая толщина уложена в отдельный ЗИП пакет.

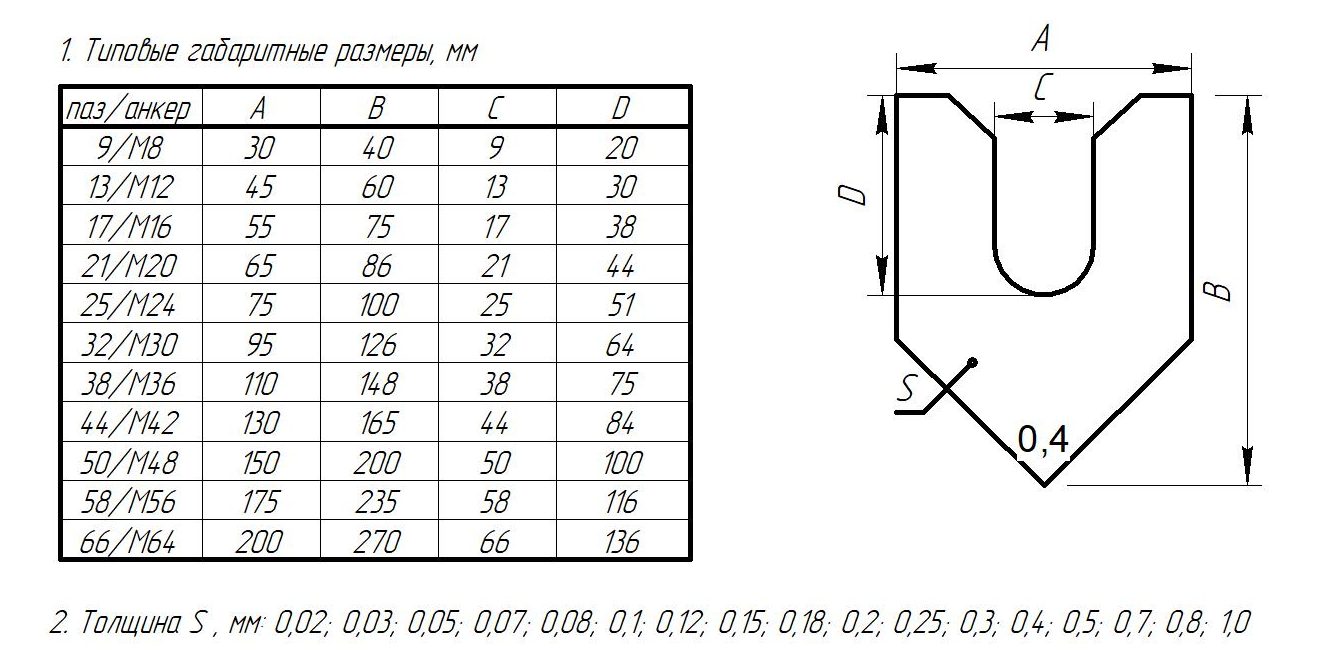

| Ширина паза, мм/анкер |
Габаритные размеры, мм |
комплектация "Стандарт" |
комплектация "Мастер" |
комплектация "Профи" |
комплектация "Супер" |
Вес, кг |
| 9/М8 |
30х40 А |
4490 |
5480 |
6960 |
8420 |
0,3 |
| 13/М12 |
45х60 Б |
5850 |
7140 |
9060 |
10970 |
0,6 |
| 17/М16 |
55х75 В |
7410 |
9050 |
11480 |
13890 |
0,8 |
| 21/М20 |
65х86 Г |
10030 |
12240 |
15540 |
18810 |
1,1 |
| 25/М24 |
75х100 Д |
12230 |
14920 |
18950 |
22930 |
1,5 |
| 32/М30 |
95х126 Е |
14490 |
17680 |
22450 |
27170 |
2,3 |
| 38/М36 |
110х148 Ж |
16910 |
20630 |
24340 |
27990 |
3,3 |
| 44/М42 |
130х168 З |
19370 |
23630 |
27890 |
32070 |
3,9 |
| 50/М48 |
150х200 И |
22790 |
27810 |
32810 |
37730 |
6,8 |
| 58/М56 |
175х235 К |
27020 |
32960 |
38910 |
44630 |
9,2 |
| 66/М64 |
200х270 Л |
31640 |
38630 |
45570 |
52380 |
11,2 |
